輪廓儀 CV-2100M4
1. 系統
|
貨號 |
型號 |
主機規格 |
|
|
X1軸測量范圍 |
Z1軸測量范圍 |
||
|
218-633DC |
CV-2100M4 |
100 mm |
50 mm |

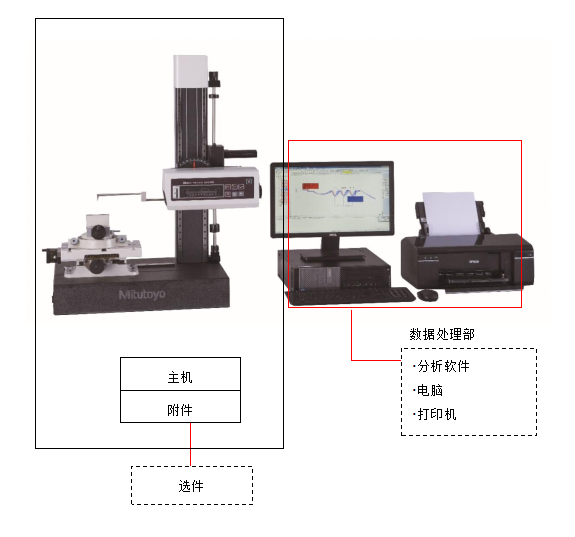

1-1. 系統圖
2. 主機規格
|
測量范圍 |
X1軸 |
100 mm |
|
|
|
Z1軸 |
50 mm |
|
|
垂直移動 |
|
350 mm 快速上下動和微動 |
|
|
X1軸傾角范圍 |
|
|
±45° 手動 |
|
類型 |
X1軸 |
|
STVC-10Z |
|
|
Z1軸 |
|
RT檢出器 |
|
分辨力 |
X1軸 |
|
0.1 μm |
|
|
Z1軸 |
|
0.1 μm |
|
驅動方式 |
X1軸 |
|
自動（0～20 mm/s） |
|
垂直移動 |
|
手動（快速上下移動，微動進給） |
|
|
測量速度 |
|
|
0.02～5 mm/s |
|
直線度（以X1軸為水平方向上） |
|
2.5μm/100 mm |
|
|
指示精度 |
X1軸 |
|
±（2.5＋0.02L）μmL為驅動長度 |
|
（20℃） |
Z1軸 |
|
±（2.5＋｜0.1H｜）μm H：基于水平位置的測量高度 |
|
測針上／下運作 |
弧形移動 |
||
|
測量方向 |
|
|
向前/向后 |
|
測針方向 |
|
|
向下 |
|
測力 |
|
|
30±10 mN |
|
跟蹤角度 |
向上 |
|
77°（依表面粗糙度而定） |
|
|
向下 |
|
87°（依表面粗糙度而定） *使用配置的標準測針 |
|
測針針尖 |
尖端半徑 |
|
25μm |
|
（標準測針） |
材料 |
|
硬質合金 |
|
基座尺寸 |
|
|
600×450 mm |
|
基座材料 |
|
|
花崗巖 |
|
|
主機 |
|
651×143×138.5 mm |
|
|
立柱部 |
885×745×450 mm |
|
|
重量 |
主機 |
|
5.8 kg |
|
|
立柱部 |
140 kg |
|
|
使用溫度范圍 |
|
|
0～40 ℃ |
|
使用濕度范圍 |
|
|
20～80 %RT 但是不能結露 |
|
保存溫度范圍 |
|
|
-10～50 ℃ |
|
保存濕度范圍 |
|
|
5～90 %RT 但是不能結露 |
|
電源 |
|
|
AC 100～120V、200～240 V±10%、AC50/60 Hz |
|
消耗功率 |
|
|
30 W |
3. 附件
3-1. 主機標準附屬品
|
貨號 |
品名 |
備注 |
數量 |
|
354884 |
單切片測針 SPH-71 |
|
1 |
|
935113 |
直式測臂 AB-71 |
|
1 |
|
12BAM435 |
輔助重量A |
|
1 |
|
12BAM415 |
輔助重量B |
|
1 |
|
12BAM427 |
輔助重量C |
|
1 |
|
546-113 |
張力計 |
|
1 |
|
538613 |
六角扳手 公稱值1.5 |
|
1 |
|
538616 |
六角扳手 公稱值3 |
|
1 |
|
538618 |
六角扳手 公稱值5 |
|
1 |
|
357651 |
AC適配器 |
|
1 |
|
02ZAA040 |
AC Cord-CCC |
|
1 |
|
12BAF812 |
鏈接電纜（USB） |
|
1 |
|
537976 |
吊掛螺栓 |
|
4 |
|
535002 |
蓋子 |
|
4 |
|
611671-041 |
量塊 10 mm 等級2 |
|
1 |
|
611675-041 |
量塊 50 mm 等級2 |
|
1 |
|
99MBB499A |
用戶手冊（硬件指南、英語） |
|
1 |
|
－ |
保證書（大） |
|
1 |
3-2. 數據處理部
|
貨號 |
品名 |
備注 |
數量 |
|
—— |
FORMTRACEPAK |
|
1 |
|
SH-PA-99999 |
電腦 |
|
1 |
|
SH-PA-99999 |
打印機 |
|
1 |
3-3. 選件
|
貨號 |
品名 |
備注 |
數量 |
|
998862 |
Pin gauge |
測針補正 |
1 |
|
211-016 |
基準半球 |
校正對稱性 |
1 |
