復合影像測量儀QVTPHYPER 404Pro
1. 系統
|
貨號 |
型號 |
測量范圍 |
CMOS 照相機 |
照明 |
||
|
X軸 |
Y軸 |
Z軸 |
||||
|
363-110-30 |
QV-L404Z1L-D |
400 mm |
400 mm |
200 mm |
彩色 |
白色LED |

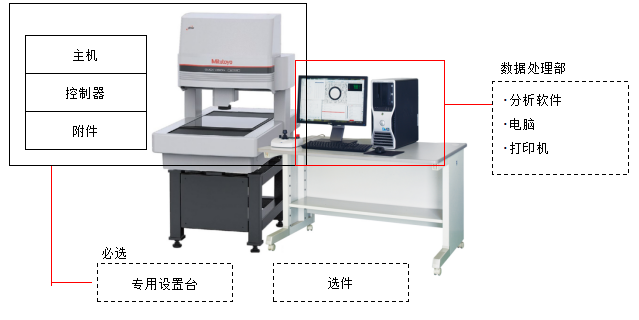

1-1. 系統圖
2. 規格
2-1. 主機規格
|
本體尺寸及質量 |
||
|
測量范圍 |
X軸 |
400 mm |
|
Y軸 |
400 mm |
|
|
Z軸 |
200 mm |
|
|
外觀尺寸 |
1303×776×1004 mm（不含專用設置臺） |
|
|
玻璃臺尺寸(W×D) |
466×480 mm |
|
|
質量 |
275 kg（不含設置臺重量及附件） |
|
|
性能 |
||
|
視像測量精度 L：任意兩點間距離mm |
E1X,E1Y |
（2＋3L/1000）μm |
|
E1Z |
（3＋5L/1000）μm |
|
|
E2 |
（2.5＋4L/1000）μm |
|
|
精度保證條件 |
1.5×物鏡/總光學倍率 5.25× ※1 |
|
|
分辨力 |
|
0.1 μm |
|
光柵尺CTE[/K] |
|
(10±1)x10-6 |
|
精度保障溫度 |
|
20±1 ℃ |
|
移動保證溫度 |
|
10~35℃ |
|
精度保證負載 |
|
低于20kg（極端的不平衡負載，集中負載是不可以的） |
|
各軸驅動速度 |
|
200 mm/s |
|
最大工件重量 |
|
20kg（極端的不平衡負載，集中負載是不可以的） |
|
結構 |
||
|
導向方式 |
|
直動式硬軸承 |
|
驅動方式 |
|
DC伺服電機＋滾珠絲杠 （速度?位置反饋方式） |
|
基本結構 |
|
固定橋式，Y軸移動結構 |
|
空氣傳播噪聲 |
||
|
A計權聲級 |
|
＜70dB(A) |
|
主要裝置和功能 |
||
|
照明裝置 |
同軸照明 |
白色 LED |
|
工作臺照明 |
白色 LED |
|
|
程控環形照明 |
白色 固定4區域LED |
|
|
觀察裝置 |
|
Zoom 鏡頭8級（變倍比：7） |
|
視像檢出方式 |
|
CMOS 彩色CCD照相機 |
|
溫度補償 |
|
無 |
※1：總倍率是光學倍率，不包括顯示器倍率。
2-2. 供電裝置規格
|
供電方式 |
|
單相雙線系統。中性線必須接地。 |
|
|
供電電壓 |
|
AC100～240V±10% |
|
|
頻率 |
|
50/60 Hz |
|
|
接地 |
|
確認連接接地保護（接地電阻100Ω以下） |
|
|
功率 |
本體 |
170W |
|
|
電腦（主機）：參考 |
425W |
||
|
顯示器：參考 |
45W |
||
|
打印機：參考 |
910W |
||
|
插孔數 |
1（4） |
||
|
功率合計 |
|
170 W（1550W） |
|
2-3. 物鏡規格
|
物鏡 用于ZOOM |
貨號 |
工作距離mm |
齊焦距離mm |
物鏡倍率 |
Zoom 位置 |
總倍率 （光學） |
NA |
FOV（mm） |
|
|
H |
V |
||||||||
|
Z-objective 1×(選件) |
02AVA410 |
74 |
102 |
1x |
1 |
0.500× |
0.024 |
13.60 |
10.80 |
|
2 |
0.650× |
0.030 |
10.46 |
8.31 |
|||||
|
3 |
0.850× |
0.037 |
8.00 |
6.35 |
|||||
|
4 |
1.000× |
0.041 |
6.80 |
5.40 |
|||||
|
5 |
1.500× |
0.052 |
4.53 |
3.60 |
|||||
|
6 |
2.000× |
0.060 |
3.40 |
2.70 |
|||||
|
7 |
2.500× |
0.068 |
2.72 |
2.16 |
|||||
|
8 |
3.500× |
0.080 |
1.94 |
1.54 |
|||||
|
Z-objective1.5×(標配) |
02AVA430 |
42 |
70 |
1.5x |
1 |
0.750× |
0.036 |
9.07 |
7.20 |
|
2 |
0.975× |
0.046 |
6.94 |
5.51 |
|||||
|
3 |
1.275× |
0.056 |
5.31 |
4.22 |
|||||
|
4 |
1.500× |
0.061 |
4.53 |
3.60 |
|||||
|
5 |
2.250× |
0.077 |
3.02 |
2.40 |
|||||
|
6 |
3.000× |
0.090 |
2.27 |
1.80 |
|||||
|
7 |
3.750× |
0.101 |
1.81 |
1.44 |
|||||
|
8 |
5.250× |
0.120 |
1.30 |
1.03 |
|||||
|
Z-objective2×(選件) |
02AVA450 |
42 |
70 |
2x |
1 |
1.000× |
0.048 |
6.80 |
5.40 |
|
2 |
1.300× |
0.061 |
5.23 |
4.15 |
|||||
|
3 |
1.700× |
0.074 |
4.00 |
3.18 |
|||||
|
4 |
2.000× |
0.081 |
3.40 |
2.70 |
|||||
|
5 |
3.000× |
0.103 |
2.27 |
1.80 |
|||||
|
6 |
4.000× |
0.120 |
1.70 |
1.35 |
|||||
|
7 |
5.000× |
0.135 |
1.36 |
1.08 |
|||||
|
8 |
7.000× |
0.160 |
0.97 |
0.77 |
|||||
2-4. 設置環境條件
|
溫度環境 |
環境溫度 |
20±1℃ |
|
|
溫度変化 |
2℃/8H |
|
|
溫度梯度 |
1 ℃/m（高度?水平方向） |
|
振動條件 |
振動頻率10Hz以下 |
最大振幅≦2μm |
|
|
振動頻率超過10Hz |
最大加速度≦0.004 m/s2 |
|
推薦的濕度條件 |
|
55-65 %RH |
3. 附件
3-1. 主機標準附件
|
貨號 |
品名 |
備注 |
數量 |
|
02AXA470 |
QV 操作盒 |
|
1 |
|
02ZAA041 |
電源線 |
中國CCC |
1 |
|
02AXA996 |
主機專用設置臺 |
QV active 404用 |
1 |
|
02ATN695 |
QV校準片（With hold） |
像素尺寸校準帶支架（推薦） |
1 |
|
—— |
QVPAK（操作軟件） |
|
1 |
|
—— |
PC系統 |
詳見PC規格 |
1 |
|
99MDB631A |
用戶手冊英語 |
紙質版 |
1 |
|
02ATV654 |
工作臺玻璃 |
|
1 |
|
C420-110 |
接口卡 |
|
1 |
|
02ATS521 |
QV-ConfigDisk |
|
1 |
|
99MDB632B |
介紹手冊 |
|
1 |
|
02AXA990 |
用戶手冊光盤 |
|
1 |
|
—— |
保證書 |
|
1 |
|
02AVA430 |
Z-objective 1.5× |
1.5倍物鏡 |
1 |
