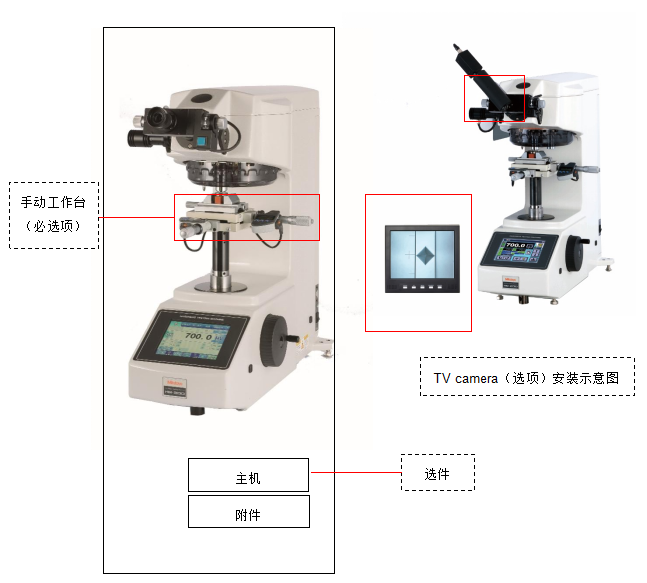

顯微維氏硬度計HM-210A

本體貨號

型號

主機規格

計算部

XY工作臺

Z對焦

試驗力

810-401DC

HM-210A

專用計算部

手動

手動

98.07～

9807mN

適合的規格

JIS B   7725、ISO 6507-2

試驗力

mN

98.07、196.1、294.2、490.3、980.7、1961、2942、4903、9807

gf

10、20、30、50、100、200、300、500，1000

精度（%）

（HV0.01，HV0.02,HV0.03，HV0.05，HV0.1）±1.5；

（HV0.2,HV0.3，HV0.5，HV1）±1.0

任意試驗力

可保存一種設置（初始設置：HV0.025）

HV0.01以上HV0.1未滿：HV0.001設置遞增

HV0.1以上HV1未滿：HV0.01設置

試驗力精度HV0.01~HV0.2:  ±1.5%

試驗力精度HV0.2~HV1   :  ±1.0%

壓子接近速度

固定60 μm/s

試驗力加載時間

1-99秒 1秒單位任意設定

試驗力保持時間

0-999秒 1秒單位任意設定

試驗力卸載時間

1-99秒 1秒單位任意設定

負載設備

負載設備

試驗力控制

電磁力方式（音圈）

試驗力切換

在操作部（觸摸屏）上選擇

轉塔

驅動方式

通過電機電動驅動（也可手動操作）

操作方法

在操作部（觸摸屏）操作、可以手動操作

可以安裝數量

壓頭軸裝置：最多可以安裝2個

（壓頭軸和維氏壓頭 標準安裝1個）

物鏡裝置：最多可以安裝4個

（物鏡裝置50× 標準安裝1個）

外部連接接口

串行接口（RS-232C符合標準）

Digimatic接口

USB 2.0

功耗

31W

試料最大尺寸

最大高度

手動XY工作臺25×25mm

133mm

最大深度

160 mm

最大負載能力

手動XY工作臺

3 kg

外部尺寸

W315mm×D671mm×H595mm

本體質量

38.5kg

顯示器

主機內置觸摸屏 5.7英寸彩色LCD 320×240點陣

顯示風格：標準

硬度值

<標尺> HV/HK/Kc(斷裂韌性)

<位數> 最大六位（可改變）

<最小顯示> 0.01(可改變)

壓痕值

<位數> D1 D2 最大各6位（同樣的a1,a2,斷裂韌度）

<最小顯示>50×以下：0.1μm（50×以上：0.01μm）

試驗條件

試驗力（符號）、保持時間

補償

圓柱、球面、用戶補償（移動、增益）

合格判定

OK／+NG/-NG

其他

XY位置數據、轉塔位置表示、統計計算，轉換值（如果設置）

使用語言

日、英、德、法、意、西、韓國、中國(簡體)、土耳其、葡

顯示風格：清單

硬度值

<標尺> HV/HK/Kc(斷裂韌性)

<顯示數據> 最大5組數據（同時顯示）

<位數> 最大六位（可改變）

<最小顯示> 0.01（可改變）

<硬度平均值> 有效數據的平均值

<硬度變化>有效數據的變動

試驗條件

試驗力（符號）

合格判定

OK／+NG/-NG

其它

轉塔位置

導航

描述硬度試驗步驟

語言

與標準顯示風格相同

顯示風格：簡單

硬度值

<標尺> HV/HK/Kc(斷裂韌性)

<位數> 最大六位（可改變）

<最小顯示> 0.01

試驗條件

試驗力（符號）

合格判定

OK／+NG/-NG

其它

轉塔位置

導航

描述硬度試驗步驟

語言

與標準顯示風格相同

計算功能

合格判定功能

測量值的硬度根據設定的上限值，

下限值判斷是否合格（GO或NG）

測量條件設定引導功能

試料厚度、輸入想定的硬度、壓痕的對角線長度從算出的測量條件顯示予想的

補償功能

曲面補償

圓柱和球面狀的工件的試驗時、配合工件直徑補償硬度值

讀取補償

補償讀數

<更改>通過從硬度值加減某一值進行補償

<增益>使用某一比例乘以硬度值進行補償

光學系統

無限遠校正光學系統

鏡筒鏡頭倍率

1×

照明

光源

白色LED

孔徑光闌

可変

標準物鏡

鏡頭

MH Plan50×

工作距離

2.5 mm

N.A.

0.5

實際視野

φ0.28 mm

測量顯微鏡

測量顯微鏡  帶目鏡（10×）、配備編碼器測量顯微鏡

最大測量范圍

0.14mm

試驗力

＜HV0.001

HV0.001~HV0.005

HV0.005~HV0.01

HV0.01~HV0.2

>HV0.2

保管溫度

5～40 ℃

精度保證溫度

23±1℃

23±3℃

23±5℃

推薦濕度條件

80%RH以下 不結露

加速度

<0.2Gal

<0.5Gal

<1Gal

<5Gal

頻率

<5Hz

貨號

品名

備注

數量

19BAA058

維氏金剛石壓頭

HM-210系列

1

11PAA091

付屬品收納箱

1

－

標準硬度塊

700HMV0.3

1

19BAA133

墊片

W11×D42×H13 mm

1

11AAB405

延長軸

上下軸用 38 mm

1

11AAB406

延長軸

上下軸用 76 mm

1

02BAM841

防塵罩

1

11BAC212

精密一字螺絲釘

1

11BAD693

六角扳手

對邊2.5 mm

2

359151

調水平用扳手

1

510434

螺栓

主機用吊掛螺栓

4

512926

蓋子

螺栓用蓋子

4

11AAC724

隔振板

直徑32mm

5

12BAG142

電纜夾

灰色

2

12BAE162

電纜夾

黑色

2

12BAA535

螺旋管

黑色 約2 m

1

02ZAA040

AC Cord set-CCC

1

99MBG161A

手動型主機操作說明書

英語

1

12BAL402

保護膜

手動機用

1

——

保護膜使用說明

1

－

檢查成績書

試驗機用 日文英文

1

－

試驗片檢查成績書

試驗片用 日文英文

1

－

保證書

日文英文

1

貨號

品名

備注

數量

810-420

手動XY工作臺 25×25

二者選其一

1

810-423

手動XY工作臺 50×50

1

貨號

品名

備注

數量

11AAC104

物鏡2×

MH Plan 2×（帶有物鏡支架）

1

11AAC105

物鏡5×

MH Plan 5×（帶有物鏡支架）

1

11AAC106

物鏡10×

MH Plan 10×（帶有物鏡支架）

1

11AAC107

物鏡20×

MH Plan 20×（帶有物鏡支架）

1

11AAC108

物鏡100×

MH Plan 100×（帶有物鏡支架）

1

11AAC109

壓頭軸單元

帶有努氏壓頭

1

810-454DC

TV camera unit

TV 監視器系統用于HM-200

1
