Tips | 高度卡尺的使用注意事項

發布時間：2022-05-10

瀏覽次數：72

高度卡尺（Height Gage）又簡稱為高度尺，主要用來測量工件的高度，有時也用于劃線。三豐公司擁有游標高度卡尺、帶表高度卡尺、數顯高度卡尺（帶有SPC數據輸出功能、帶有ABSOLUTE線性編碼器）等用途豐富的高度卡尺。
今天小編以雙立柱型數顯高度卡尺為例，簡單介紹使用時的注意事項。


圖片

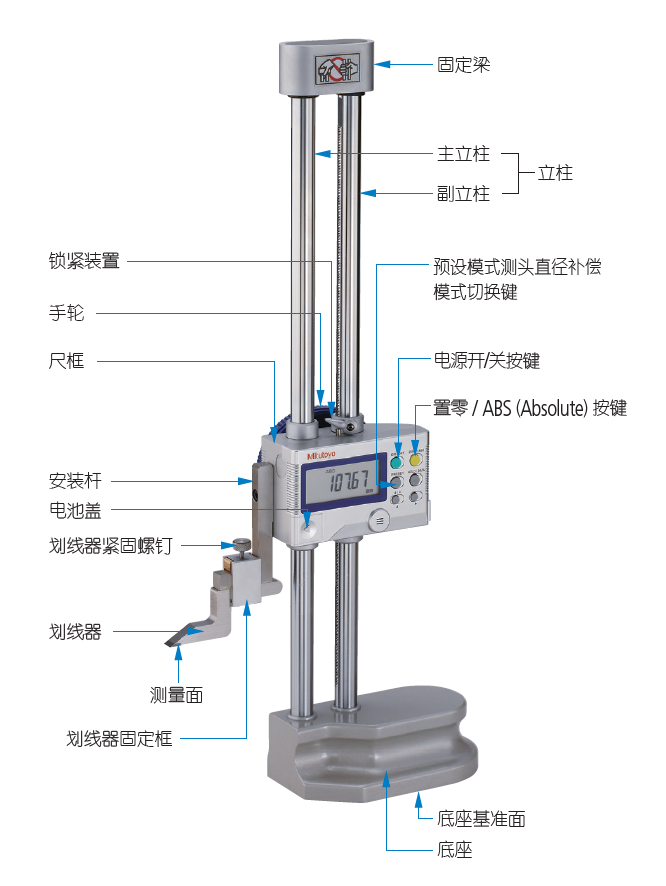

各部位名稱

圖片

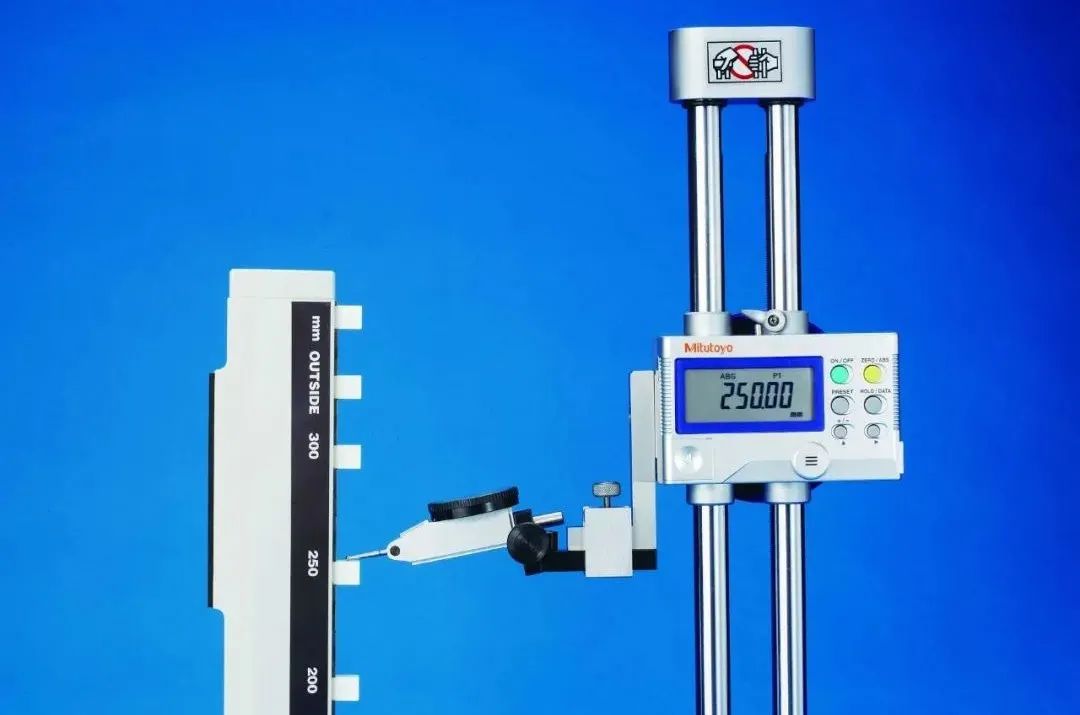

數顯高度卡尺例




圖片
圖片

注意事項

圖片



使用前


1

使用前，將平臺和基座底面的灰塵污漬等擦拭干凈?；酌嬗忻虝r，使用精密磨石除去毛刺。


2

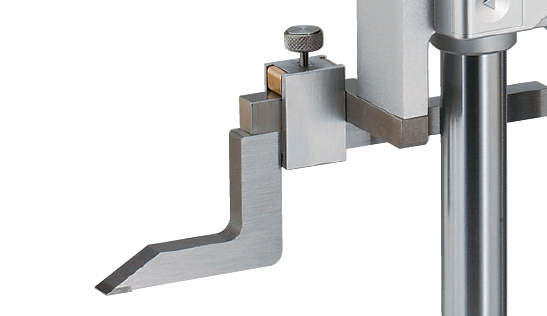

安裝劃線器時，劃線器要到主尺立柱的距離用盡可能地短。安裝好劃線器或杠桿表等附件后需用平臺或基準塊確認基點。




3

全量程移動尺框來確認動作狀態是否OK。


4

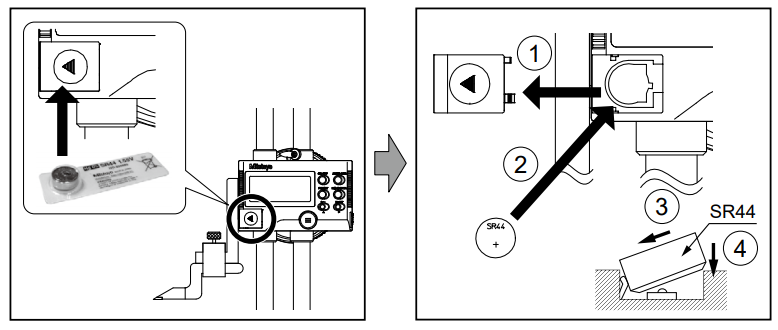

檢查電池狀態，如需換電池，請使用SR44電池，可參照下圖①~③的步驟安裝。更換電池后，請按調零按鈕設定原點。




5

相較于卡尺，高度尺由多種材料構成，在溫度上需更加注意，請盡量在接近室溫（20℃）的環境下使用。



6

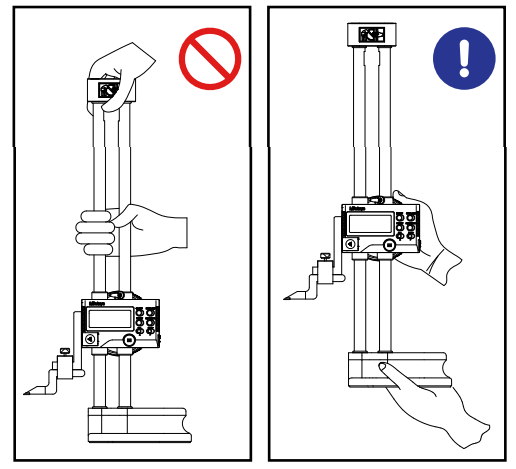

請勿在懸空狀態下握住立柱或立柱頂部移動，否則會破壞立柱的平行度從而影響精度。須一只手輕輕支撐尺框背面，另一只手手持底座的底部小心搬運。



圖片



使用中


1

測量時須握住進給手輪并緩緩轉動，施加一定的力進行測量。



2

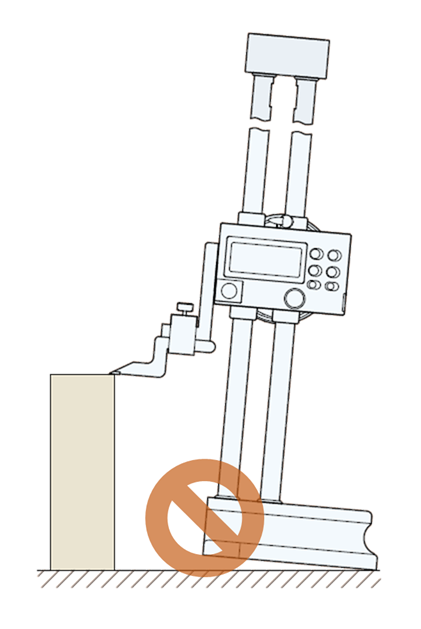

測量時請慢慢地移動滑塊，在劃線器剛接觸到測量工件表面時停止移動，進行測量。若施加過度的力，會超過彈簧片的負重使滑塊傾斜，對精度產生影響，甚至可能會導致主尺的基準面變形或底座上翹，產生較大誤差影響測量結果。



3

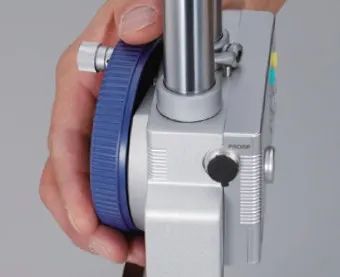

粗調微調切換時，通過切換滑塊進給手輪旋鈕，進行快速進給和精準微動，可參照下圖操作。



4

高度尺的劃線器尖端非常尖銳，使用時請注意小心使用，避免人身傷害。



5

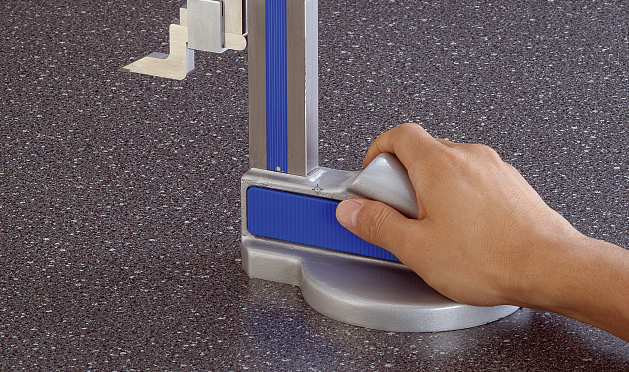

在測量平臺或移動時，請握住底座在平臺上滑動。



6

若發生掉落或撞擊而損壞時，請停止使用并聯系三豐公司修理。


圖片



使用后


1

使用后，須確認各部位有無損傷并清潔表面污漬，涂抹防銹油做好防銹處理，晾干后再存放。


2

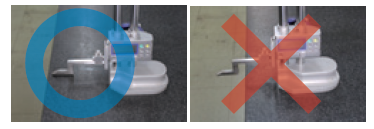

保管時，劃線器須與平臺保持1mm左右的高度距離，滑塊夾鉗不要擰得過緊。同時要注意劃線器的邊緣不要超出臺面的邊緣，避免劃傷。
